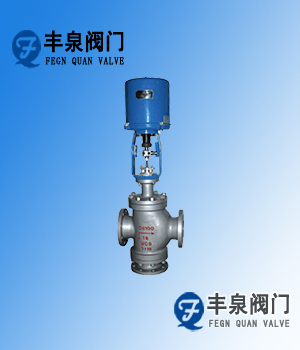

| ZAZP ZAZN ZAZM電動調節閥詳細資料： |
|
ZAZP ZAZN ZAZM電動調節閥概述 產品名稱：電動單座調節閥，電動雙座調節閥，電動套筒調節閥 產品型號：ZAZP,ZAZN,ZAZM 產品規格：DN15-DN300 公稱壓力：1.6-6.4MPa 介質溫度：-40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃ 閥門特點：ZAZ（PNM）型調節閥由電動執行機構與各種品種的閥體組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準點信號0-10mADC或4-20Mad，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力冶金、輕工、食品、石油、化工等工業自動控制中。 由電動執行機構和調節閥連接組合后經過機械連接裝配、調試安裝構成電動調節閥。 電動調節閥概述
ZAZ（P、N、M）型電動調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
工作原理工作電源：DC24V,AC220V ,AC380V等電壓等級。 通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。 流量特性介紹電動調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經電動調節閥的相對流量與它的開度之間關系。 電動調節閥的流量特性有：線性特性，等百分比特性及拋物線特性三種。 應用領域電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。 安裝電動調節閥最適宜安裝為工作活塞上端在水平管線下部。溫度傳感器可安裝在任何位置，整個長度必須浸入到被控介質中。 電動調節閥一般包括驅動器，接受驅動器信號（0-10V或4-20MA）來控制閥門進行調節，也可根據控制需要，組成智能化網絡控制系統，優化控制實現遠程監控。 類似產品與電動調節閥功能相似的還有：自力式調節閥。 自力式調節閥不需外加能源，通過調節設定點控制溫度。當溫度升高，閥門根據溫度變化成比例的關閉。 自力式調節閥包含一個控制閥和一個溫控器（包含一個溫度傳感器、一個設定點調整器、一個毛細管和一個工作活塞），電動執行器 依靠選擇不同的溫度狀態應用。溫度調節閥根據液體膨脹原理操作，如果在傳感器上的溫度升高，將使得液體填充物同時加熱并膨脹，在工作活塞的作用下閥門關閉，此時將冷卻介質。通過設定點鍵可以一步步調整，電動二通閥可以在標尺上讀出。所有的溫控器都配有一個超溫安全保護設備。 電動調節閥規格與技術參數
電動調節閥主要技術性能指標
電動調節閥允許壓差 （雙座調節一般可承受較大壓差，單座調節閥差壓可參考下表先用）
電動調節閥外形尺寸 1、電動單座調節閥;電動雙座調節閥
2、電動套筒調節閥
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
